Carr Mercury(ギターアンプ) パワー管・プリ管の交換2 交換&バイアス調整編

・Carr Mercury パワー管・プリ管の交換１　準備編　（前回）

　今回は、前回に続き、ギターアンプの中でも、小型ブティックアンプに位置付けられる、Carr Mercuryのパワー管＆プリ管の交換作業とバイアス調整についてです。





　まずは、届いた真空管の紹介。上がプリ管（Electro Harmonix 5751 GOLD双極マッチド）、下がパワー管（Tung Sol  6L6GCSTR 48時間エ－ジング）です。

検品結果・個体Noが記載されている。

　開封しました。

　Mercuryのバックパネル。今回、交換するのは両側の１本づつです。電源コードは抜いてあります。

　黒い部分を持って外します。（画像はガラス持ってますが引き抜くときは、黒い部分を持ちます。）

　本体側ソケット。真中の丸い穴には、上側にミゾが入っているので、装着する際は、これに合わせます。

　新品のTUNG-SOL。中心の黒い円柱の手前側は、突起があります。上記のミゾにあわせ、グイっと差し込みます。

　続いて、プリ管（5751）。こちらは前面ガラス管なので、根元から引っ張ります。

　本体側ソケット。注意点としては、パワー管と異なり、溝付きの芯棒はなく、ピンのみなので、慎重にピンとソケットを合わせます。かみ合っていれば、すっと入ります。
　

　装着完了です。ピンの破損に注意ですね。


　続いて、バイアスの調整です。まずは、テスターを本体のテストポイントに装着します。

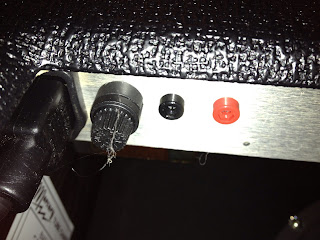

下側からテストポイント（赤黒）が見える。

テスター。１０００円ほどだったか。

　赤ポチに、赤いテスター、黒ポチに黒いテスターを差し込みます。

装着。

　次に、主電源を入れ、スタンバイモードで１分待ちます。

次は、プレイモードで５分待機。

　この時点で、テスターを45mVが測れる単位に切り替えると、数値が出ます。（図は200mVまで測定表示できる。）

　パワー管（熱いっす）の上方に、分圧器のツマミが、水平方向に出ているのでそれをゆっくりまわします。画面方向から見て時計回りで、数値があがる（かも）。どちらか忘れましたが、ゆっくり回せば、変化がわかります。

　ファクトリーセッティングが終了です。このバイアス調整で、サウンドが変わると言われています。SRVは、フェンダーアンプで、バイアス設定を低めにして使用していたとか…

　兎にも角にも、無事に調整終了です。火傷・感電に注意ですね。手袋はあったほうが良いと思います。次回は、サウンドテストです。
